НАЗНАЧЕНИЕ

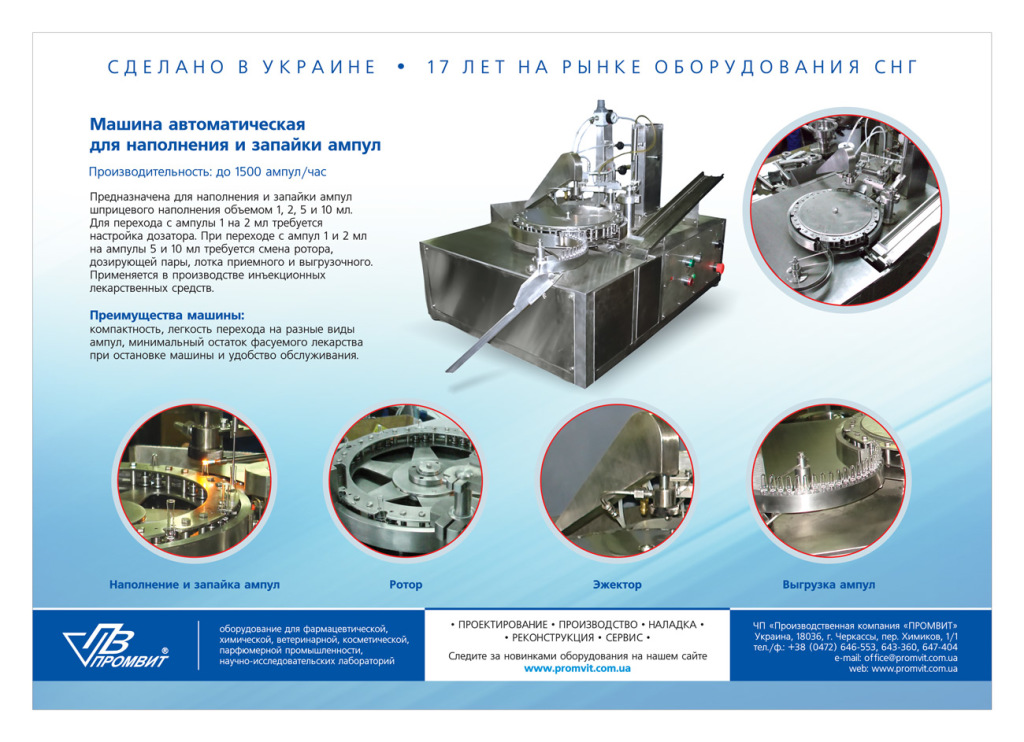

Машина предназначена для наполнения и запайки стеклянных ампул шприцевого наполнения объемом 1, 2, 5 и 10 мл.
Производительность машины от 500 до 1000 ампул в час.
В комплекте с данной машиной можно заказать машину для мойки и сушки ампул
Подробнее про машину мойки ампул читайте здесь : МОЙКУ АМПУЛ
ПРИНЦИП РАБОТЫ
Машина комплектуется 1-ним дозатором и 1-й запаечной головкой. Ротор машины приводится в движение электроприводом с частотным инвертором. В качестве привода дозирующей головки и эжектора «отпая» применяется пневматика.
Для перехода с ампулы 1 на 2 мл требуется незначительная перестройка машины.
При переходе с ампул 1 и 2 мл на ампулы 5 и 10 мл требуется смена ротора, дозирующей пары, лотка приемного и выгрузочного.
Машина обеспечивает выполнение следующих операций в автоматическом многократном режиме циклической работы:
- загрузку ампулы с подающего лотка в ротор;
- перемещение ампул в роторе с позиции на позицию;
- продувку ампулы азотом;
- наполнение ампулы;
- запайку ампулы;
- удаление «отпая»;
- выстой ампулы для её охлаждения;
- выгрузку запаянной ампулы.
Производительность машины регулируется частотным инвертором, панель управления которого находится на панели управления. На цифровом дисплее частотного регулятора отображается установленная производительность машины (доз в минуту).
Укладку ампул на лоток выполняет оператор вручную.
Опционно, пульт управления машины можно оснастить панелью оператора с активной мнемосхемой АЗМ. В этом случае все параметры и все органы управления находятся на панели touch-screen.
Расходы эксплуатационных жидкостей и газов:
– сжатого воздуха 10 м 3/час, при давлении 5 атм.
– горючего газа: 0,1 м3/час, при давлении 200 мм вод. ст.
– кислорода 0,12 м3/час при давлении Р = 1300 мм вод. столба
Пределы допускаемого значения приведенной погрешности дозирования ≤ 1 %
Параметры сети Uном = 220 В ± 10 %
Установленная электрическая мощность, ВА 250
Исполнение соответствует требованиям электробезопасности согласно ГОСТ
12.2.025-86 и изготовляется по классу защиты I, типу Н.
Габариты машины, мм Н = 670; B = 720; L = 850
Масса машины, кГ 120
Данные машины, как и все оборудование производимое компанией, комплектуются валидационной документацией, а именно технической документацией с протоколами квалификации IQ и OQ.
