Вакуумна центрифуга ВЦ-100
Призначення центрифуги: обезповітрювання епоксидних смол у тонкому шарі під глибоким вакуумом.
Кришка оснащена електромеханічним механізмом відкидання кришки. Мішалка при цьому піднімається разом із кришкою.
Оснащення днища:

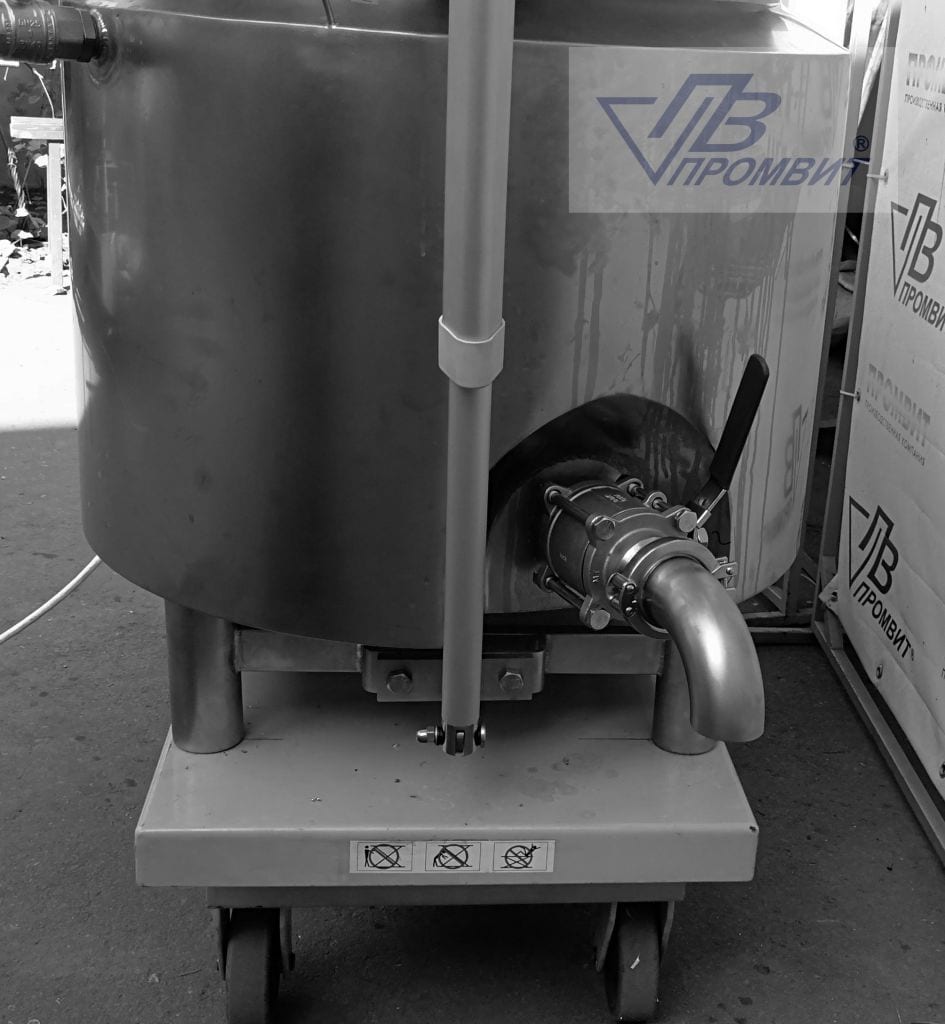

– кульовий вентиль зливу продукту Dn50 із ручним приводом;

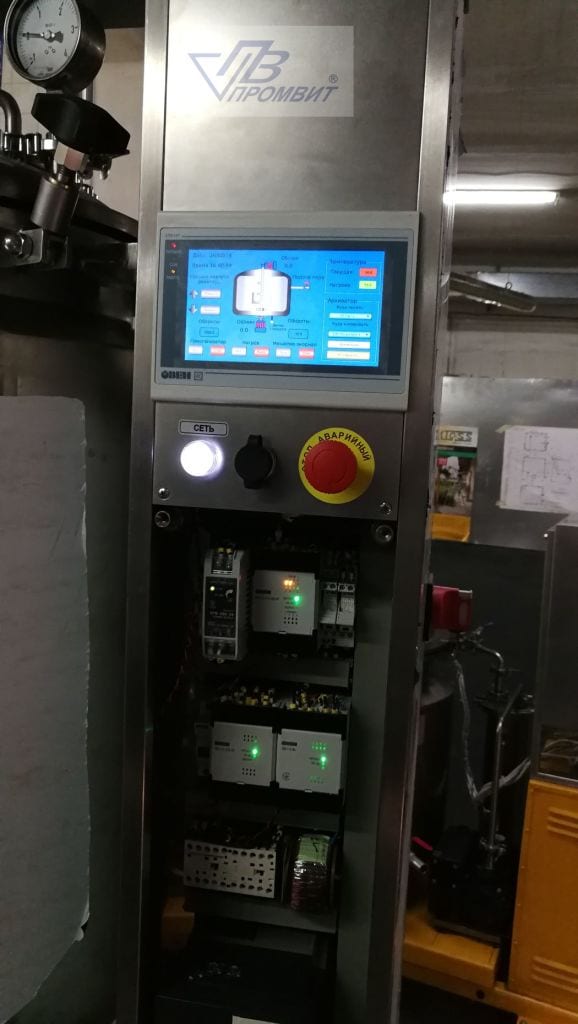

Оснащення пульта управління, обладнаного PLC, на який виведено органи управління, індикації та управління всіма механізмами та системами реактора:
– механізмом підйому кришки реактора;
– частотними регуляторами приводів мішалки та ротора гомогенізатора;
– тиском та температурою в корпусі реактора;
– ПІД-регулятором для регулювання температури продукту;
– архіватор для архівування всіх параметрів технологічного процесу;
Опційна комплектація:
автономна система отримання вакууму у складі вакуум насоса, вакуум пастки та автоматики підтримки заданої глибини вакууму.
Документація:
Паспорт, інструкція з експлуатації та комплект паспортів на комплектуючі та сертифікати на матеріали виготовлення.
| Характеристики центрифуги: | |
| рабочий объем, л | 100 |
| исполнение | мобильное на транспортной тележке |
| корпус с приварным плоским днищем | и отъемной эллиптической крышкой |
| давление в корпусе, кПа | вакуум с остаточным давлением ≤20 кПа |
| То-ра, в корпусе оС | от 5 до 80 |
| давление в рубашке, бар | до 2,0 |
| То-ра, в рубашкее оС | от 5 до 90 |
| Обогрев корпуса реактора происходит за подачи внешнего подогретого | теплоносителя в теплообменную рубашку.
|
| рубашки корпуса | теплообменная и теплоизолирующая |
| роторная мешалка с дисковым ротором | с плавно регулируемой скоростью в диапазоне от 3000 до 4000 об/мин. |
| вал мешалки уплотняется двойным торцевым | уплотнением с независимой системой смазки и охлаждения |

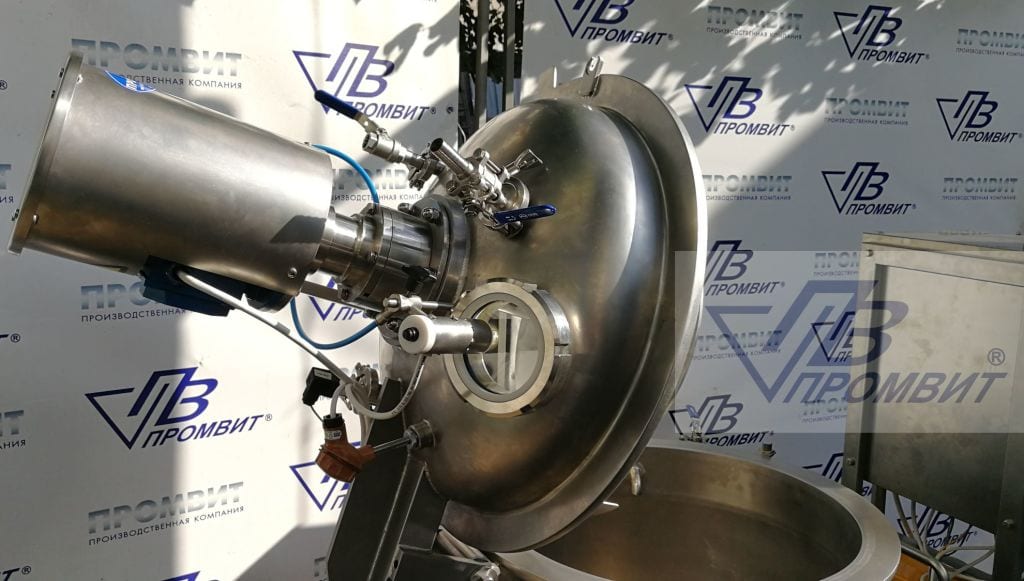

| Оснащение крышки: | |
| смотровое окно Dn100 | со стеклоочистителем и фонарем подсветки |
| штуцер подачи продукта | Dn15 |
| подача вакуума – штуцер | Dn15 c краном – воздушка |
| технологический штуцер | Dn 20 – 2 шт. |
| шаровый вентиль слива продукта | Dn50 с ручным приводом |
| Параметры питающей сети | 3 Ф; f=50 Гц; U= 220/380 В |
| Опционная комплектация | мобильная тележка с механизмом подъема корпуса |
| Материал изготовления | сталь AISI 304 (07Х17Н9) |
| Чистота обработки поверхностей реактора | |
| в контакте продуктом | Ra ≤ 0,63 |
| наружные поверхности | Ra ≤ 0,8 |
| Габаритные размеры, мм | |
| длина | 1600 |
| ширина | 690 |
| Высота | |
| -с опущенной крышкой | 1685 |
| -с поднятой крышкой | 1760 |
| Масса, кг | 185 |
