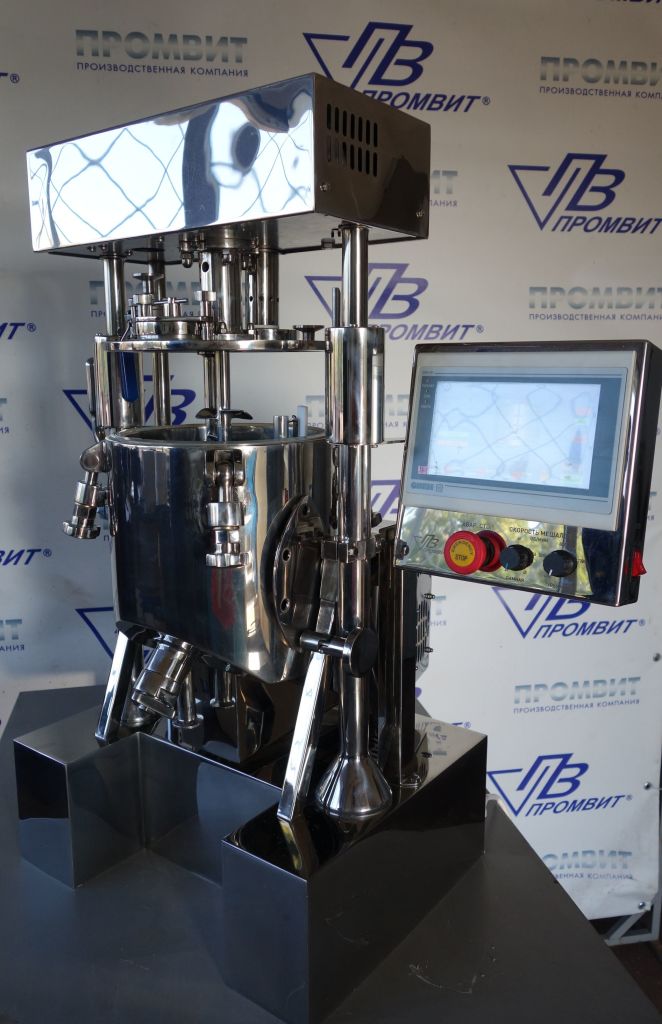

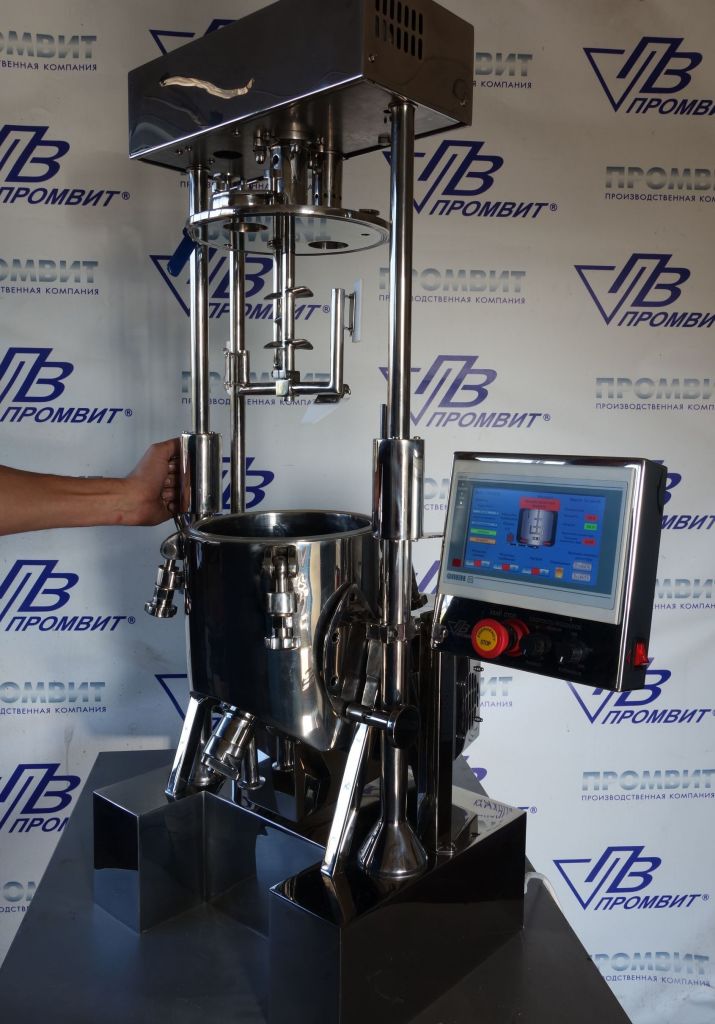

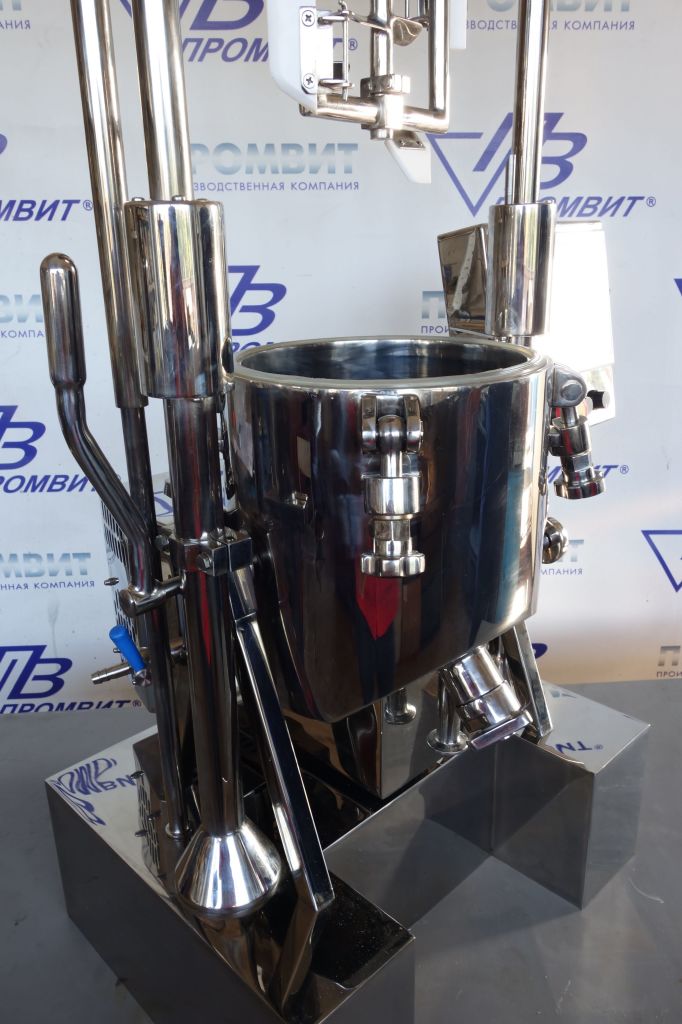

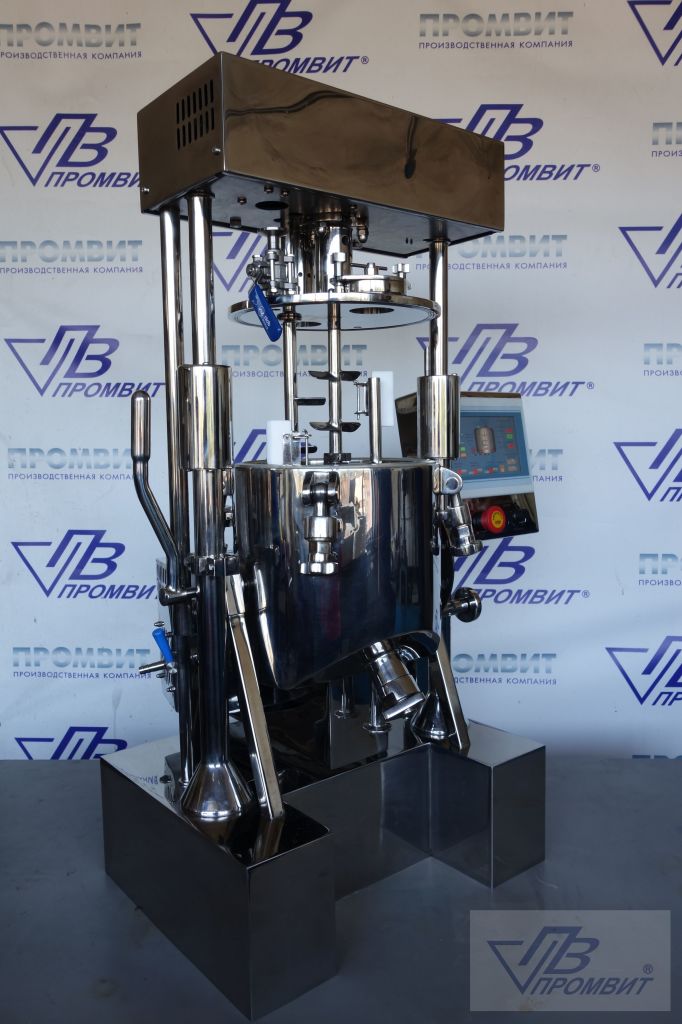

Лабораторний реактор РП-5 для МЛФ (креми, мазі, гелі) 5 л
Призначення реактора: приготування мазей, гелів та емульсій.
Конструкція реактора відповідає вимогам GMP EU.
Додаткові опції:
– механізм повороту (перекидання) корпусу реактора з ручним приводом;
– пульт може бути кнопковий або з панеллю оператора та активною мнемосхемою з управлінням усіма системами реактора;
– архіватор для архівування всіх параметрів технологічного процесу;
– система отримання вакууму у складі вакуум насоса, вакуум пастки та автоматики підтримки заданої глибини вакууму;
Оснащення пульта управління, обладнаного PLC, на яку виведені органи управління, індикації та управління всіма механізмами та системами реактора:
– механізмом підйому кришки реактора;
– пуск та зупинка приводів мішалки та ротора гомогенізатора;
– регуляторами швидкості приводів мішалки та ротора гомогенізатора;
– тиском та температурою в корпусі реактора;
– ПІД-регулятором для регулювання температури продукту;
| Характеристики реактора | |
| рабочий объем, л | 5,0 |
| давление в корпусе, бар | от – 0,7 до + 0,5 |
| То-ра, в корпусе оС | от 20 до 95 |
| давление в рубашке, бар | до 3,0 (в режиме охлаждения) |
| То-ра, в рубашкее оС | до 98 |
| рубашки корпуса | теплообменная и теплоизолирующая |
| якорная мешалка с плавающими скребками | от 0 до 60 об/мин. |
| гомогенизатор роторный придонного расположения | от 0 до 10000 |
| дисперсность смеси «жидкость-жидкость» после гомогенизации | от 5-ти до 50,0 мкм |
| Оснащение крышки: | |
| люк технологический | Dn 60 |
| мановакуумметр | штуцер Dn10 |
| подача вакуума | Dn10 c краном – воздушка |
| технологический штуцер | Dn 10 |
| Оснащение днища: | гомогенизатор донный (в центре днища) |
| Установленная электрическая мощность Вт: | |
| привода мешалки | 90 |
| привода гомогенизатора | 460 |
| привода механизма подъема крышки | 50 |
| электронагревателей (ТЭН-ов) | 2 х 500=1000 |
| фонаря подсветки | 35 |
| Суммарная установленная мощность, Вт | 1635 |
| Материалы изготовления: в контакте с продуктом | сталь AISI 316 L (03Х17Н9М2) |
| не в контакте с продуктом | сталь AISI 304 (07Х17Н9) |
| в контакте продуктом Ra | ≤ 0,6 |
| наружные поверхности Ra | ≤ 0,8 |
| наружных сварных швов Ra | ≤ 1,6 |
| Габаритные размеры, мм, не более (без вакуум системы): | |
| длина | 620 |
| ширина | 410 |
| высота | 840 – с опущенной крышкой |
| высота | 1180 с поднятой крышкой |
| Масса нетто, кг (без вакуум системы) | 65 |
Оснащение пульта управления, оборудованного PLC, на которую выведены органы управления, индикации и управления всеми механизмами и системами реактора:
– механизмом подъема крышки реактора;
– пуск и остановка приводов мешалки и ротора гомогенизатора;
– регуляторами скорости приводов мешалки и ротора гомогенизатора;
– давлением и температурой в корпусе реактора;
– ПИД-регулятором для регулировки температуры продукта;
Дополнительные опции:
– механизм поворота (опрокидывания) корпуса реактора с ручным приводом;
– пульт может быть кнопочный либо с панелью оператора и активной мнемосхемой с управлением всеми системами реактора;
– архиватор для архивирования всех параметров технологического процесса;
– система получения вакуума в составе вакуум насоса, вакуум ловушки и автоматики поддержания заданной глубины вакуума;
