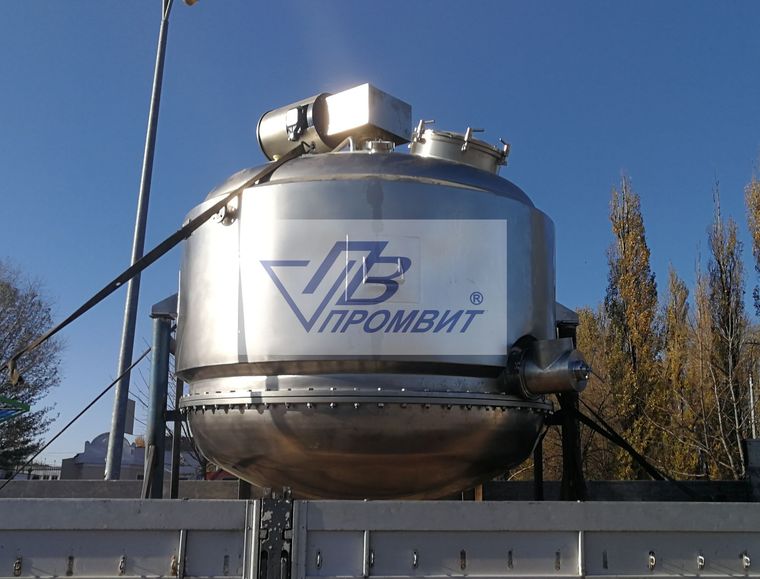

Нутч-фильтр НФ 3000

Нутч-фильтр НФ-3000

Призначення фільтра

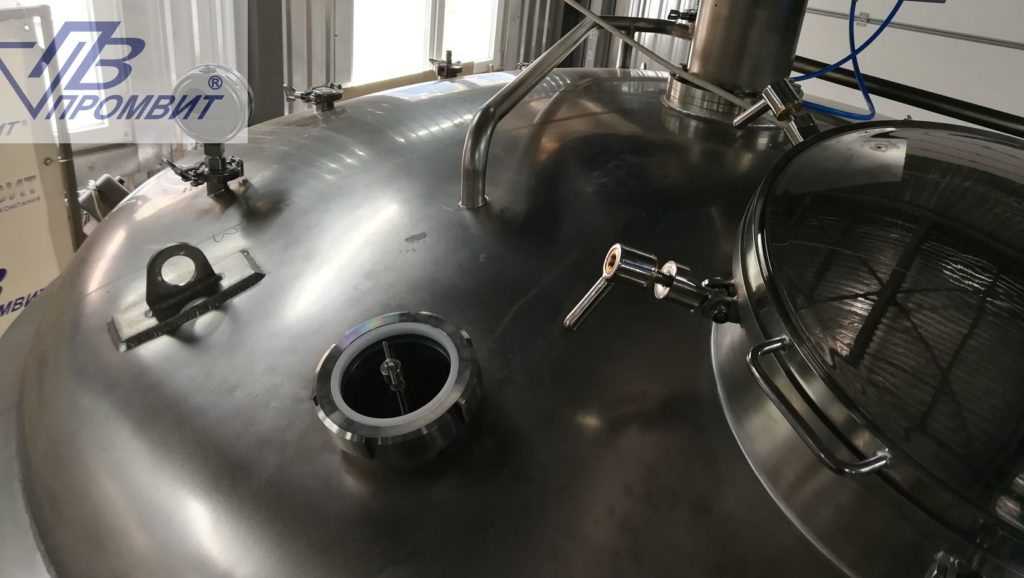

Фільтр являє собою багатофункціональний апарат ємнісного типу з функціями вакуумної фільтрації, розчинення, відмивання, усереднення, перемішування, нагріву, сушіння та вивантаження готового продукту.
Обігрів корпусу реактора відбувається після подачі зовнішнього підігрітого теплоносія в теплообмінну сорочку.

– сорочки корпусу: теплообмінна та теплоізолююча;

– мішалка комбінована рамно-стрічкова, що виконує рівномірне перемішування продукту в обсязі фільтра в процесі його приготування та його вивантаження після відкриття отвору;

– обороти мішалки, об/хв від 10 до 30

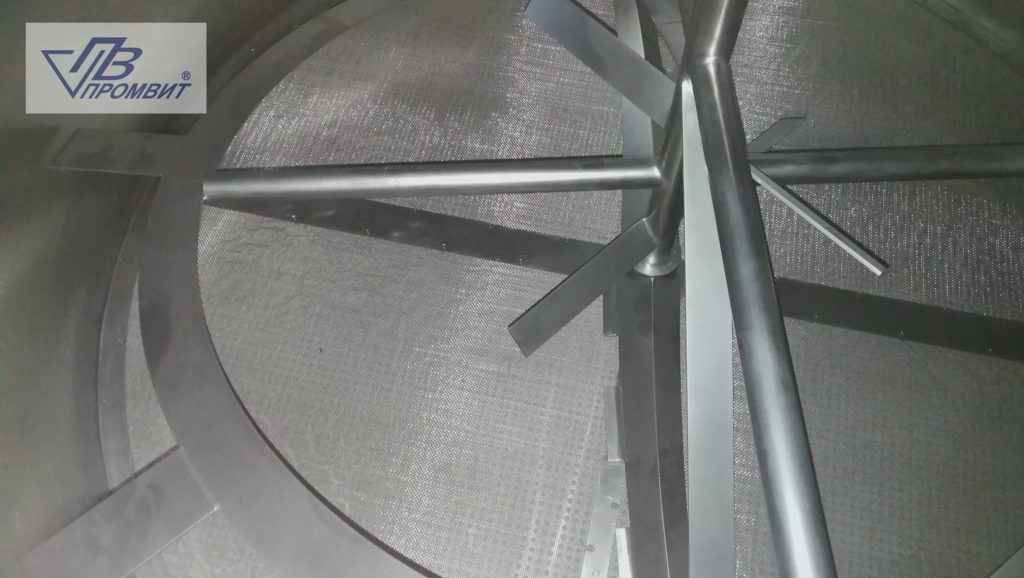

– нижня частина мішалки виконана таким чином, щоб продукт зміщувався від центральної осі корпусу до периферії, одночасно очищаючи сітку, що фільтрує, від що знаходиться на ній продукту.- вал мішалки ущільнюється подвійним торцевим ущільненням із незалежною системою змащення та охолодження;

Оснащення бічної поверхні корпусу:

– термогільза із датчиком температури продукту;

– клапан Dn200 вивантаження готового продукту після закінчення фільтрації та сушіння;

– при вивантаженні в’язкого продукту опціонно можна укомплектувати фільтр мобільним пристроєм вивантажувального шнекового типу, продуктивність якого узгоджується з продуктивністю мішалки в режимі вивантаження;

Оснащення днища:

– кільцеві опори для спирання основи сітки на днищі корпусу;

– основа сітки з фільтруючою сіткою зафіксованої притискними планками; параметри фільтруючого елемента (сітки або тканини) задаються Замовником залежно від властивостей продукту та потрібних параметрів фільтрації;

– нижня опора валу мішалки з підшипником ковзання;

– мийні головки;

– вентиль зливу фільтрату – Dn32;

– шаровий вентиль зливу продукту Dn32 з ручним приводом;

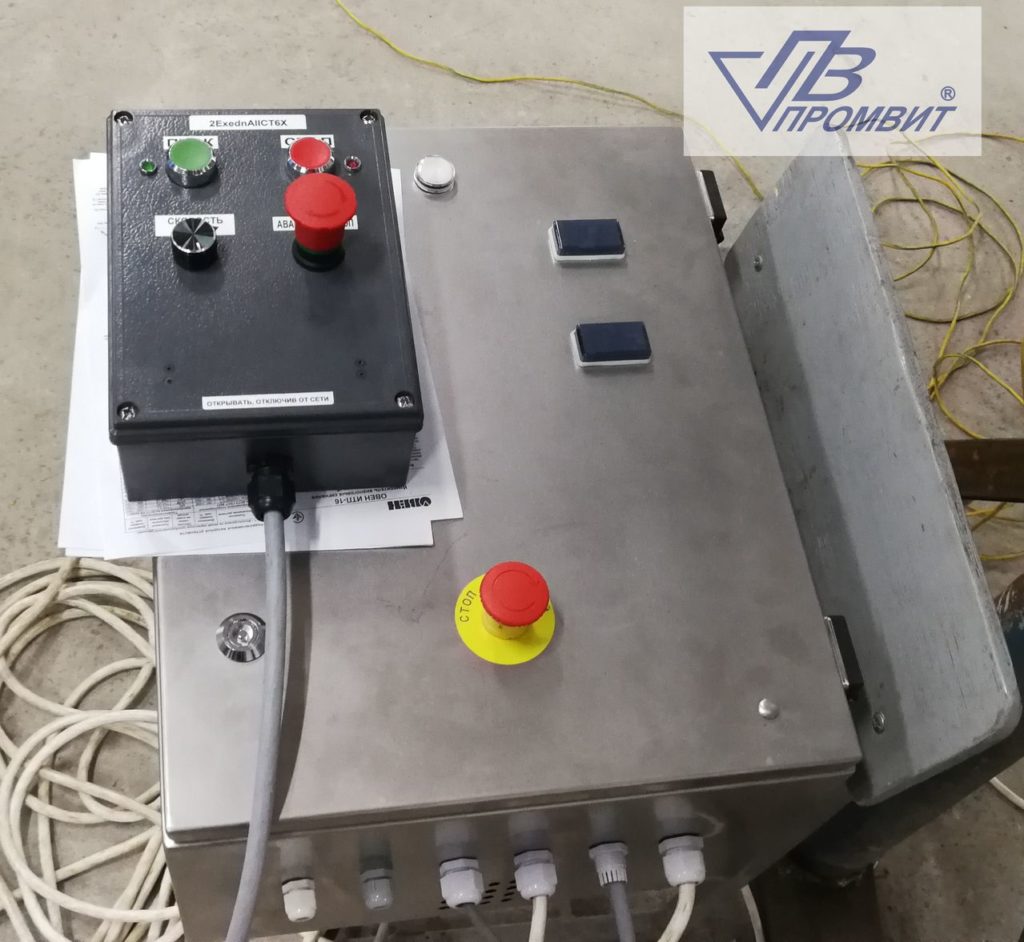

Оснащення пульта управління, у виконанні Ех:

– кнопки “Пуск-Стоп” приводу мішалки;

– ручка регулювання обертів мішалки;

– кнопка «Загальний стоп»

Оснащення шафи керування, яка виноситься з небезпечної зони (їх і комплектується електрокомпонентами у звичайному висовінні):

– Частотним регулятором приводу мішалки;

– ПІД-регулятором для регулювання температури продукту;

– опціонно архіватором для архівування всіх параметрів технологічного процесу;

Документація:
Паспорт, інструкція з експлуатації, паспорт судини, що працює під. тиском та комплект паспортів на комплектуючі та сертифікати на матеріали виготовлення.
