Смеситель без рубашки во взрывозащищенном исполнении. Приготовление и перемешивание растворов. Стандарт GMP. Рабочий объем 63 л.

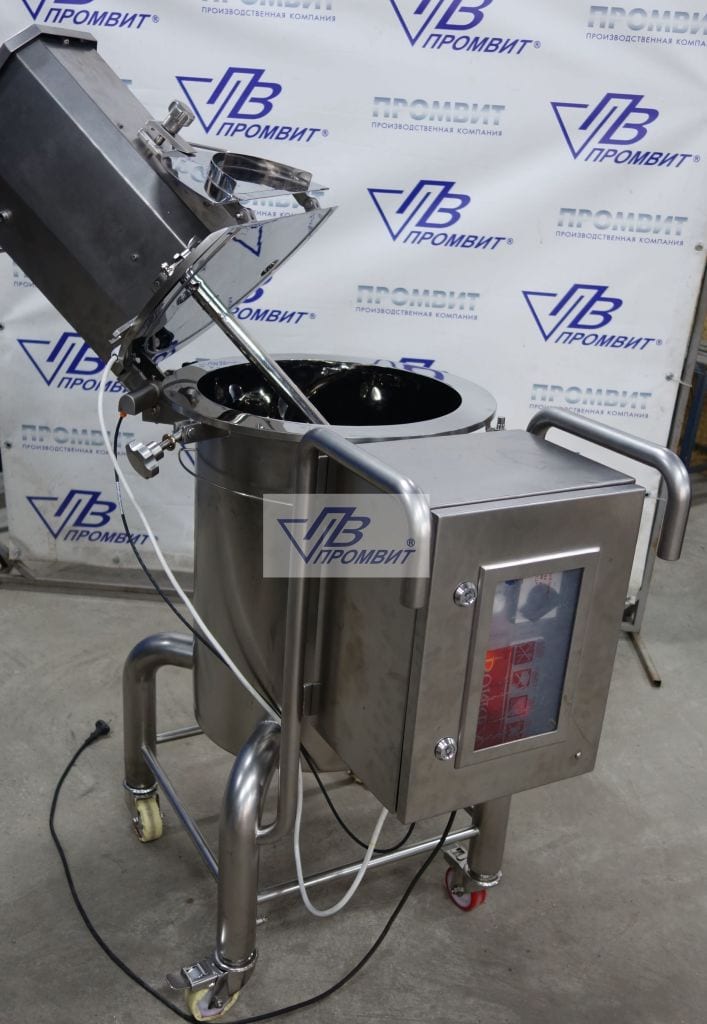

Основная часть крышки в закрытом положении фиксируется двумя откидными болтами и фиксатором , а в открытом – ограничивается упором.
На кронштейне, напротив фиксатора, установлен бесконтактный датчик блокировки включения привода мешалки при открывании основной части крышки (датчик индуктивный IF505A, Ex, IP67,IFM electroniс. Уплотнение крышки из силоксановой резины медицинского назначения (силикона), диаметром 5 мм, установленное в специальном пазу крышки.
Конструкция реактора соответствует требованиям регламентов безопасности EN / IEC 61010-1 и EN / IEC 61010-2-020 и правил устройства электроустановок (ПУЭ)
Технические характеристики реактора
Рабочий/номинальный объём, л 63/70
Внутренний диаметр корпуса, мм 400
Скорость вращения мешалки (плавно регулируемая), мин-1 от 0 до 1000
Рабочее давление в корпусе, бар атмосферное
Максимальная температура в корпусе, °С +100
Рабочая среда в корпусе водные или спиртовые растворы
Установленная мощность, привода мешалки, кВт 0,6
Параметры питающей сети: 3 Ф; f=50±1 Гц; U=380 В
Материалы изготовления частей:
– контактирующих с продуктом сталь AISI 316 L, АSTM США – не контактирующих с продуктом сталь AISI 304, ASTM США
Уплотнение вала мешалки одинарное торцевое уплотнение
марки BS2100-32/L2
вращающееся кольцо – Ceramic
неподвижное кольцо – Ceramic
эластичные элементы – VITON
Материалы эластичных уплотнений Silicon, Viton
Чистота обработки поверхностей, мкм:
– внутренние поверхности Ra ≤ 0,63 (зеркальная)
– внешние поверхности Ra ≤ 0,8
(матовая)
Габаритные размеры, мм:
– длина 890
– ширина 540
– высота 1330
Масса, кг, не более

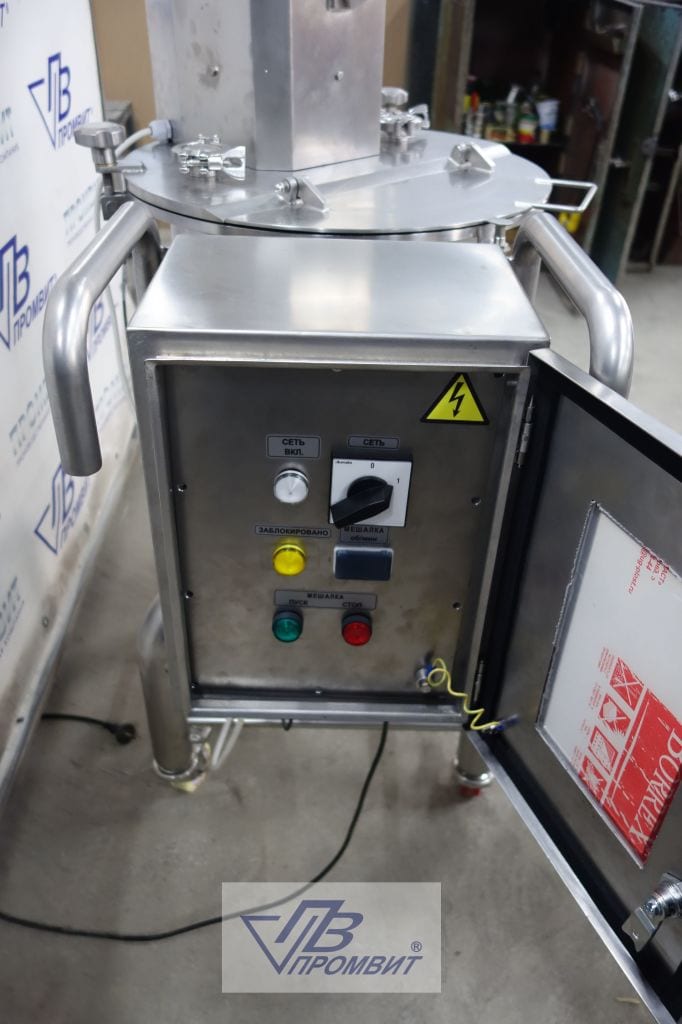

Ручки транспортные – сварная пространственная конструкция, изготовленная из нержавеющих труб и приваренная к корпусу и опорам реактора. На внутренних перемычках поручня закреплен пульт управления на боковой стенке которого установлен взрывозащищенный кнопочный пост
В данной конструкции реактора используются сменные мешалки : пропеллерная и фреза
