НАЗНАЧЕНИЕ

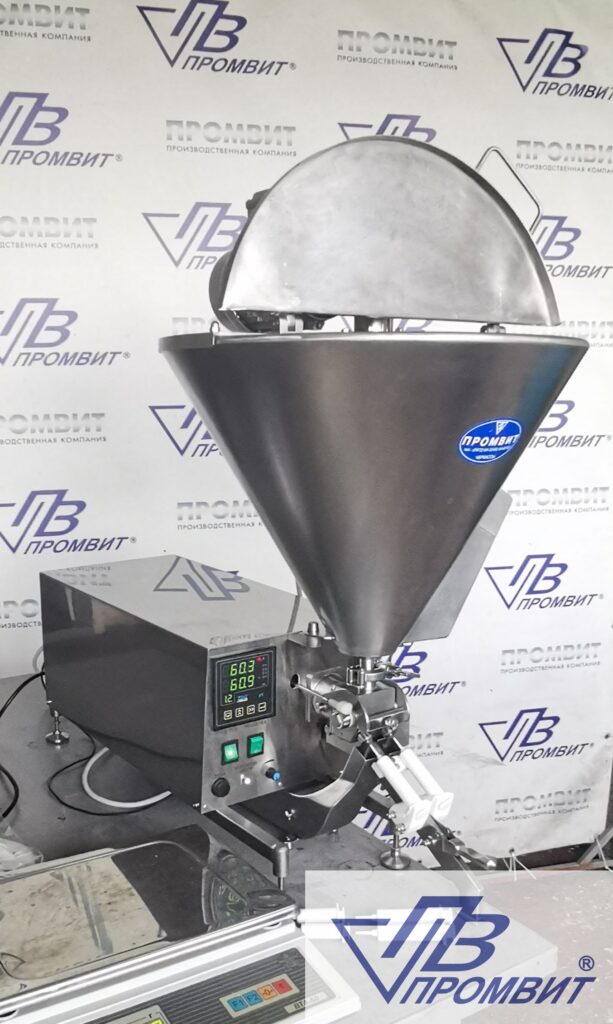

Устройство наполнения шприцов, является переносным, настольным полуавтоматическим дозирующим устройством, предназначенным для наполнения полимерных шприцов однократного применения вязкими препаратами ветеринарного назначения.
ПРИНЦИП РАБОТЫ
ДНШ-3 предназначено для одновременного наполнения двух шприцов объемом 5 или 10 мл, имеющих конические канюли. Перед наполнением оператор вставляет в ручной манипулятор установки 2-а порожних шприца.

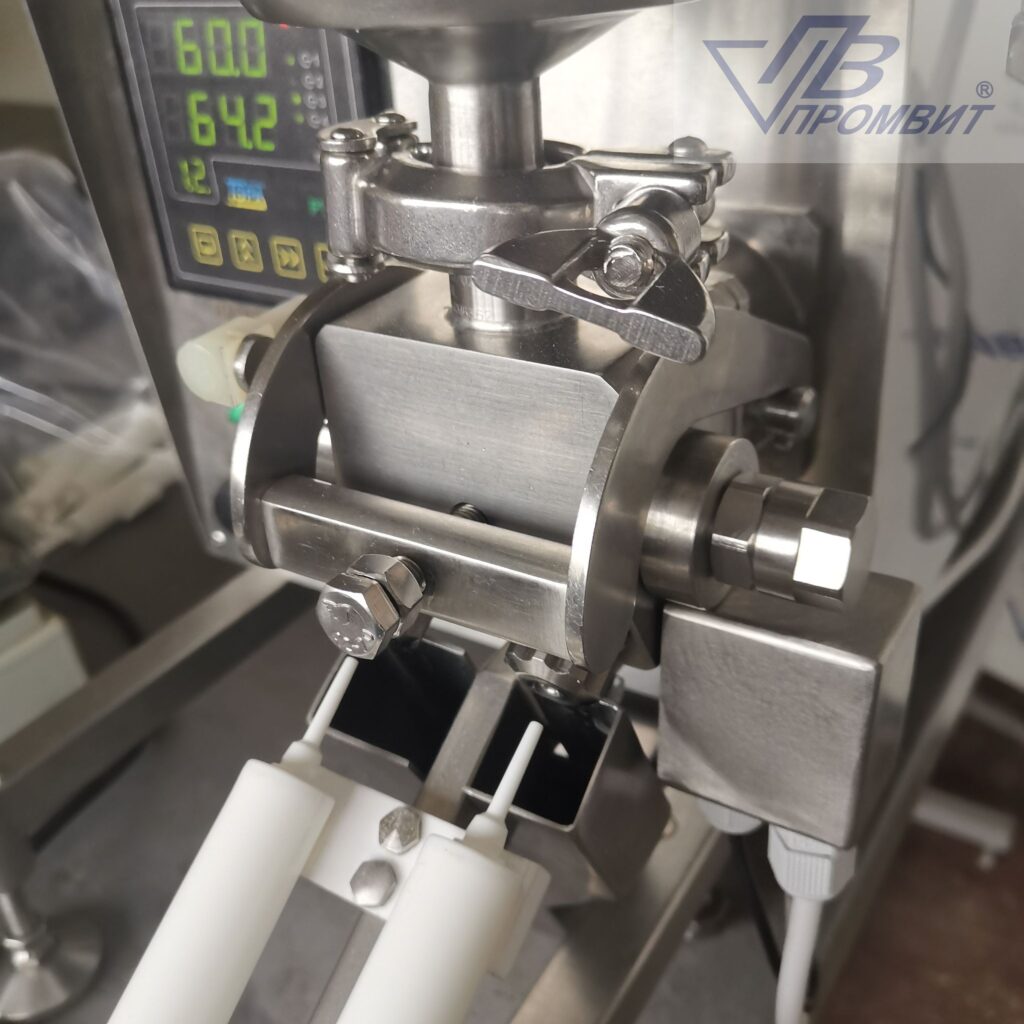

Продукт дозирования поступает внутрь шприца через узел дозирования с пробковым клапанным механизмом под давлением дозирующего цилиндра. После наполнения шприцов устройство дозирующее останавливается, и оператор заменяет наполненные шприцы порожними. После чего цикл повторяется.
Устройство оборудовано 3-мя узлами обогрева: канюль шприцов, установленных в манипулятор, узла дозирования и бункера с продуктом дозирования. Все детали, контактирующие с продуктом, изготовлены из стали AISI 316L и поддаются стерилизации.
Про шприцевой дозатор 10 и 30 мл смотрите здесь
Устройство наполнения шприцов ДНШ-3 | |
Область применения | Фармацевтика, ветеринария |
Назначение | Наполнение шприцов однократного применения инъекционными растворами |
Конструкция дозатора | Полуавтоматический, с 2-мя дозирующими узлами, настольного типа, 2-х позиционный |
Состав дозирующего узла | Пара цилиндр-поршень и клапан переключения с подогревом и опцией разгрузки давления в конце цикла |
Тип дозатора | Поршневой |
Способ дозирования | Объемный |
Уплотнение пары «цилиндр-поршень» | Уплотнительные манжеты из эластомера «Viton» |
Параметры бункера: | |
– вместимость, л | 25 |
– обогрев | Электрический (ТЭН, N=0,5 кВт) |
Оснащение бункера | Теплообменной рубашкой, оснащенной ТЭН. Скребковой мешалкой с плавающими скребками из тефлона. |
Узлы подогрева
| – бункера – узла дозирования – ложемента в зоне подсоединения канюли (в состав дозатора входит узел нагрева подаваемого воздуха). |
Установка и контроль заданной То продукта в бункере, узле дозирования и в зоне подсоединения канюли к узлу дозирования | С помощью терморегулятора |
Производительность, доз/час | До 800* (при условии предварительного нагрева шприцов до 50 оС) |
Привод | Электромеханический |
Объем дозирования на каждой позиции, мл | От 3,0 до 10,0 |
Тип и параметры шприца
| Полимерный шприц однократного применения, V= 5 и 10 мл (см. табл. 1) |
Точность дозирования, % | ± 2 |
Материалы, контактирующие с продуктом | Сталь AISI 316 L (03Х17Н9М2), фторопласт Ф-4, силикон |
Материалы каркаса и обшивки | Сталь AISI 304 (07Х17Н9) |
Параметры электросети | 1 ф; U=220 В; f=50 Гц |
Общая установленная электрическая мощность, кВт, | ≤1,0 |
Исполнение по взрывозащите | Не взрывозащищенное |
Масса, кг, не более | ≤ 60 |
Габаритные размеры, мм не более | Длина 900; Ширина 600; Высота 1000 |
Предоставляемая документация | Паспорт, техническое описание, инструкция по эксплуатации, сертификаты на применяемые материалы |
Примечание: в данной конструкции сброс внутреннего давления жидкости в шприце происходит за счет изменения конструкции золотникового механизма | |
Параметры шприцов (Таблица 1)
| |
1. 10,0 мл | Н цилиндра – 77,0 мм, d наруж. – 20,0 мм, d наруж. канюли – 2,6мм, d внутр. канюли – 1,5 мм, L канюли – 18,5 мм |
2. 5,0 мл | Н цилиндра – 49,0 мм, d наруж. –17,0 мм, d наруж. канюли – 2,6мм, d внутр. канюли – 1,5 мм, L канюли – 18,5 мм |
Алгоритм работы дозатора (Таблица 2)
| |
Название операции | Выполнение |
Укладка 2-х шприцов в ложемент | Оператором вручную |
Подача шприцов на поз. наполнения до уплотнения канюль в соплах узла дозирования | Оператором вручную |
Нажатие кнопки «Пуск» | Оператором вручную |
Наполнение 2-х шприцов | Автоматически |
Сигнал об окончании цикла наполнения | Автоматически |
Выемка 2-х наполненных шприцов из ложемента | Оператором вручную |
Укладка 2-х следующих не наполненных шприцов в ложемент дозатора | Оператором вручную |
Цикл повторяется |
