Реактор для МЛФ РСДП-500 ВК

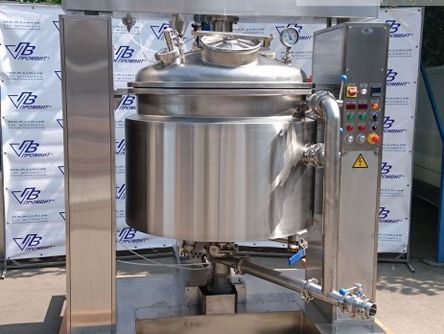

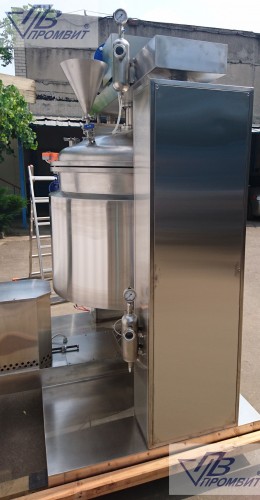

Реактор РСДП-500 ВК для мягких лекарственных форм с диспергатором рабочим объемом 500 л. Назначение данного реактора: приготовление мазей, гелей, эмульсий и суспензий.

Номинальный объем, 630 л.

Материалы, контактирующие с продуктом сталь AISI 316 L; фторопласт Ф-4, (тефлон). Материал обшивки и наружных панелей – сталь AISI 304.

Т^о max, в корпусе ^оС +90.

Назначение реактора: приготовление мазей, гелей, эмульсий и суспензий.

Конструкция реактора соответствует требованиям GMP EU.



Характеристики реактора:

– рабочий объем, л – 500;

– корпус с приварным эллиптическим днищем и отъемной эллиптической крышкой;

– 2х стоечный электромеханический механизм подъема крышки;

– давление в корпусе, бар                                                      от – 0,9 до + 0,5;

– Т^о max, в корпусе ^оС                                                                            до +90;

– рубашки корпуса: теплообменная, оснащенная ТЭН-ми для нагрева продукта и теплоизолирующая;

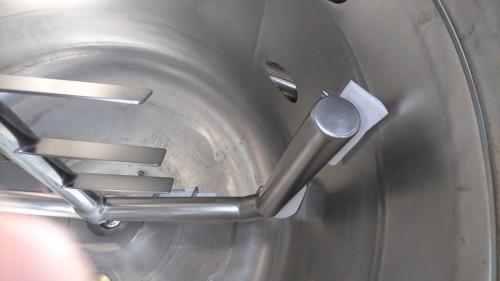

– якорная мешалка с плавающими скребками из тефлона с плавно регулируемой скоростью в диапазоне  от 15 до 56 об/мин.;

– валы мешалки и ротора диспергатора уплотняются двойными торцевыми уплотнениями с независимой системой смазки и охлаждения;

– днище реактора с 2-мя вентилями нижнего спуска и датчиком температуры;

– между днищем и корпусом диспергатора смонтирован шаровый клапан Dn65;

– внешний контур циркуляции и выгрузки продукта Dn65;

– вынесенный из корпуса диспергатор роторного типа 2-х ступенчатый.

1-я ступень представляет собой шнековый осевой насос, который производит предварительное смешивание и нагнетание компонентов продукта в камеру 2-й ступени, а также обеспечивает циркуляцию и выгрузку продукта.;

2-я ступень, состоящая из двух роторов, двух статоров и динамического фильтра, диспергирует и гомогенизирует смесь.

Качество получаемых на реакторе продуктов обеспечивается за счет конструктивных особенностей диспергатора.

Выгрузка продукта производится через выгрузочный патрубок контура циркуляции Dn65 или для особо вязких продуктов без использования диспергатора через дополнительный вентиль нижнего спуска Dn50 расположенный в днище реактора;

Пульт управления оснащен электрокомпонентами для управления всеми системами реактора:

– частотными регуляторами привода мешалки и ротора диспергатора;

– ПИД-регулятором для регулировки температуры продукта;

– архиватором для архивирования всех параметров технологического процесса;
