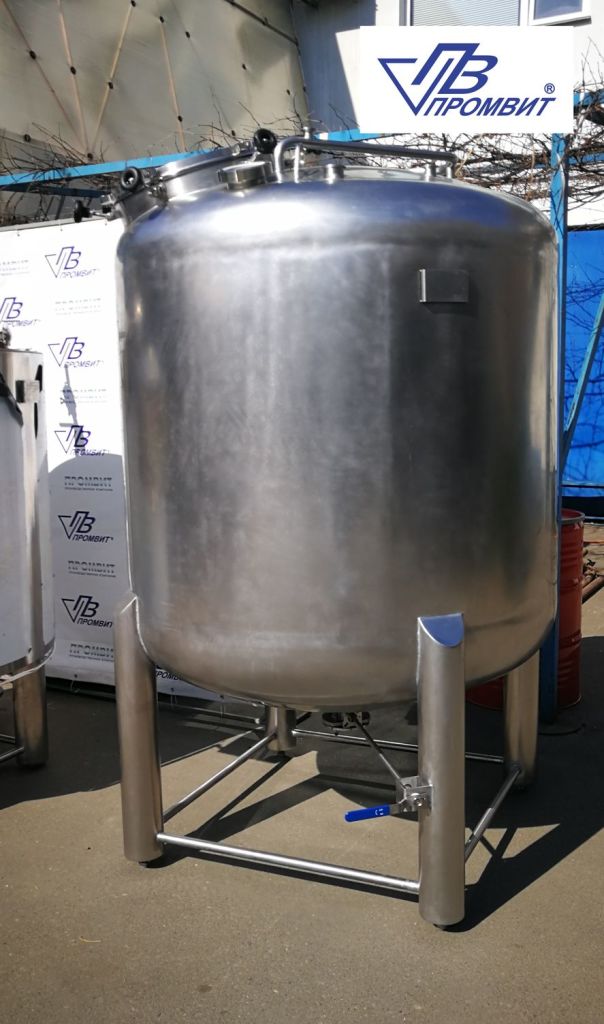

Сборник С-2000
Назначение сборника
Хранение экстрактов, суспензий, водно-спиртовых и вязких растворов.
Оснащение крышки:
– люк технологический Dn400;
– смотровое окно Dn100 со стеклоочистителем и фонарем подсветки;
– мановакууметр;
– клапан предохранительный;
– штуцер загрузки продукта Dn50;
– штуцер технологический Dn20 (3 шт);
– штуцер коллектора 3-х моечных головок-спрейболов;
– штуцер резервный Dn32 – 1 шт;
– штуцер резервный Dn40 – 2 шт;
– датчик давления;
Оснащение боковой поверхности корпуса:
– опционно может оснащаться пробоотборником;
Документация:
Паспорт, инструкция по эксплуатации, паспорт сосуда, работающего под. давленим и комплект паспортов на комплектующие и сертификаты на материалы изготовления.
Опционно, может оснащаться системой тензометрии для учета количества полупродукта в сборнике.
| Характеристики сборника: | |
| рабочий объем, л | 2000 |
| внутренний диаметр корпуса, мм | 1400 |
| исполнение | стационарное на вертикальных опорах |
| корпус с приварными эллиптической | крышкой и эллиптическим днищем |
| давление в корпусе, бар | от 0 до 2,0 |

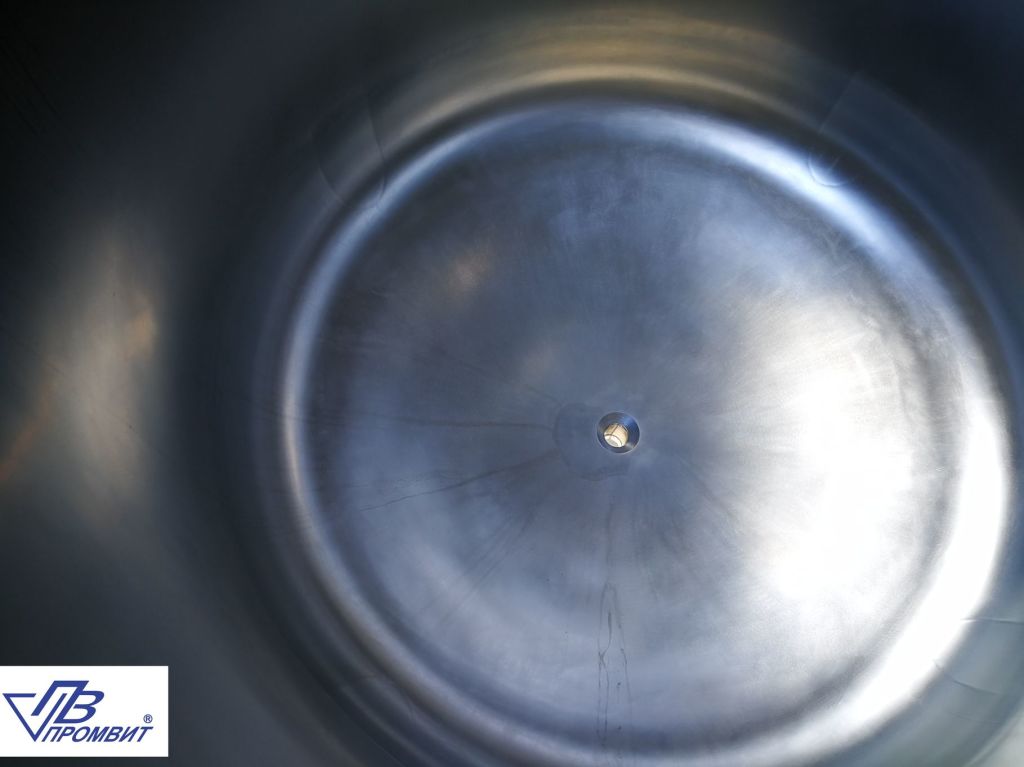

| Оснащение днища: | |
| шаровый вентиль слива | продукта Dn50 с ручным приводом |
| Материал изготовления | сталь AISI 316 L (03Х17Н9М2) или 304 (07Х17Н9) |
| Чистота обработки поверхностей, Ra, мкм:
| |
| внутренние | ≤ 0,63 |
| внешние | ≤ 0,8 |
| наружные сварные швы | очищены и пасcивированы |
| Габаритные размеры, мм | |
| длина | 1410 |
| ширина | 1410 |
| высота | 2400 |
| Масса, кг | 700 |
